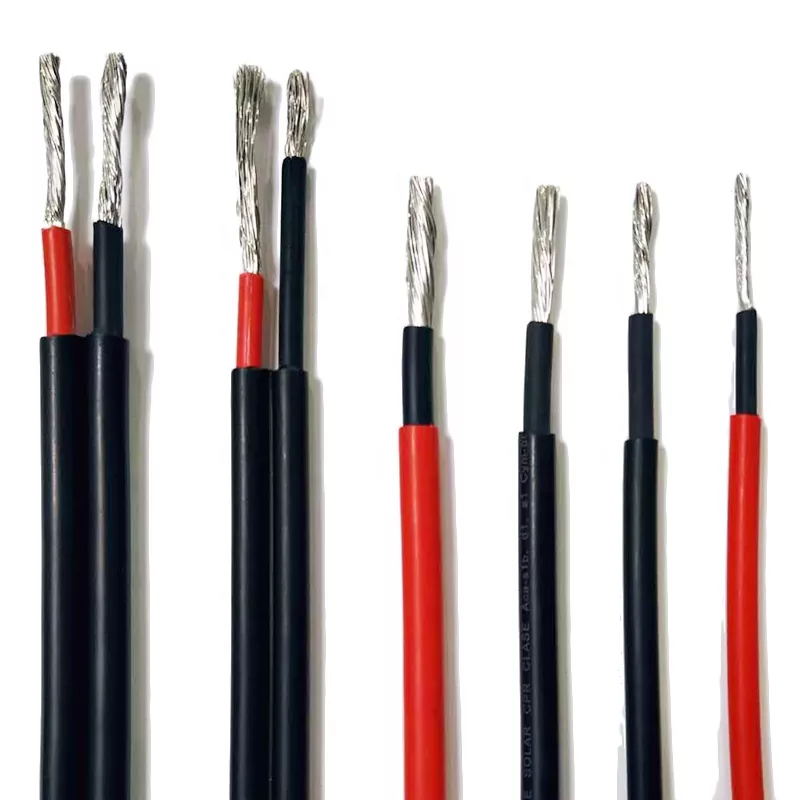

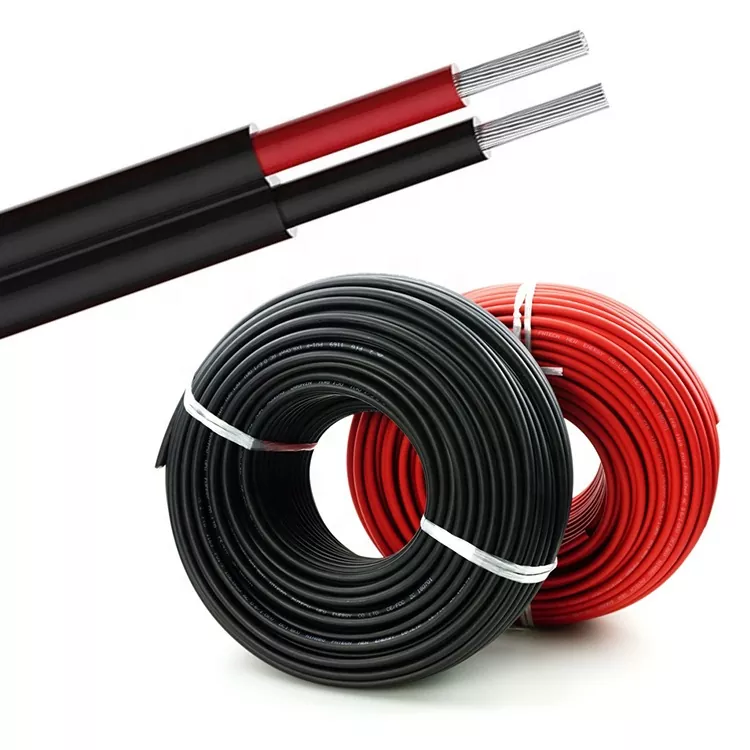

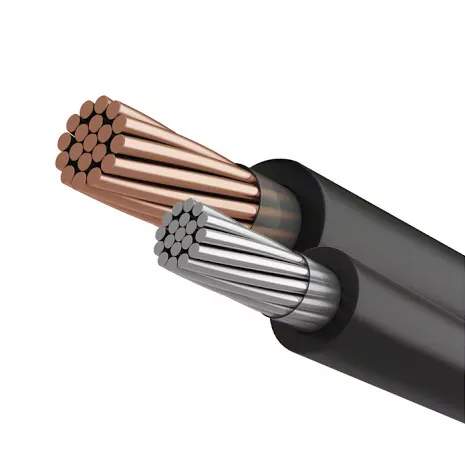

Kabel DC Solar Kab

Ngrancang konfigurasi array solar sing paling apik kanggo sistem PV sampeyan

Ngrancang konfigurasi array solar bisa mbantu njamin voltase / output saiki sing bener saka sistem PV sampeyan. Ing bagean iki, kita nerangake apa tegese item kasebut lan kenapa pentinge.

Tegangan Input DC Maksimum

Kanggo alasan safety, peraturan NEC lan cocog karo spesifikasi teknis inverter senar, voltase DC maksimum kudu diwatesi. Sistem PV omah diwatesi nganti 600V kaya sing dibutuhake dening peraturan NEC, nanging bisa beda-beda gumantung saka konverter tengah.

Tegangan Input DC Minimal

Tegangan input DC minimal dibutuhake kanggo miwiti inverter senar, mula iki minangka konfigurasi perencanaan penting kanggo sistem PV. Nomer iki beda-beda gumantung saka model lan merek sing dipilih.

Maksimum DC Input Saiki

Spesifikasi teknis inverter nemtokake watesan arus input DC maksimum, sing ditemtokake adhedhasar kurva voltase saiki (IV-Curve) kanggo sel surya. Penting kanggo ngelingi iki sajrone kabel panel surya, amarga ngluwihi arus input maksimum konverter bisa ngrusak integritas sistem.

Jumlah Tracker MPPT

tracker MPPT dirancang kanggo nambah output daya sistem PV, njupuk menyang akun IV-Curve. Inverter terpusat sing dilengkapi macem-macem pelacak MPPT kanthi efisien bisa nggedhekake output daya saka senar panel surya sing duwe spesifikasi sing beda-beda. Iki ngidini kanggo kabel saka susunan solar luwih ruwet menyang inverter. Mula, yen inverter sampeyan duwe loro utawa luwih input MPPT, penting kanggo nggunakake kanthi optimal, utamane ing skenario sing ana macem-macem orientasi utawa efek shading.

Kabel array panel surya: Pandhuan langkah-langkah

Nganti titik iki, sampeyan sinau babagan konsep kunci lan aspek perencanaan sing kudu ditimbang sadurunge nggunakake panel surya. Saiki, ing bagean iki, kita menehi sampeyan pandhuan langkah-langkah babagan carane kabel panel surya.

Nyambungake konektor PV menyang kabel PV

Panel surya biasane duwe konektor MC4 sing wis diinstal, nggampangake interkoneksi antarane panel. Ing titik pungkasan sistem, sampeyan bisa nggunakake kabel extension MC4, kasedhiya ing macem-macem dawa, kanggo bridge longkangan antarane sistem PV lan inverter.

Nanging, pangerten instalasi konektor PV sing tepat tetep penting. Ing skenario tartamtu, kayata nalika kabel extension MC4 dawa sing dikarepake ora kasedhiya, sampeyan bisa uga kudu nggawe sambungan kanthi manual. Penting kanggo siyap lan ngerti carane ngrampungake tugas iki kanthi mandiri.

Langkah-langkah kanggo nambah konektor solar menyang kabel PV yaiku:

1. Strip mati jampel saka kabel kanggo mbabarake konduktor utama.

2. Posisi piring nyambungake menyang bagean kabel sing diudani.

3. Gunakake alat crimping kanggo aman crimp piring nyambungake menyang kabel.

4. Miwiti karo bagean perakitan ngisor: pasang tutup terminal, reliever galur, lan lengan kompresi menyang kabel lan konektor.

5. Sabanjure, nginstal komponen ndhuwur: nyeleh foil safety, omah konektor MC4 lanang utawa wadon, lan O-ring ing posisi pamilike.

6. Tangan-nyenyet kabeh komponen bebarengan kanggo mesthekake padha pisanan aman.

7. Kanggo Déwan aman lan final, nggunakake alat Déwan konektor solar kanggo aplikasi torsi dianjurake kanggo konektor MC4.

Detail Kabel DC Solar DAYA

Kabel DC Solar DAYA Kondisi kerja

Kaluwihan PV

Modul PV bisa digunakake ing suhu sing ekstrem lan tahan kahanan lingkungan sing beda-beda. Miturut NEC, macem-macem aplikasi array PV diwatesi nganggo kabel USE-2 utawa PV. Kabel kasebut kudu tundhuk marang resistensi sinar matahari lan rating suhu kanggo lingkungane.

Kabel PV dirancang khusus kanggo aplikasi fotovoltaik, dene kabel USE-2 biasane ditrapake kanggo panggunaan mlebu layanan lemah. Kaloro jinis kabel kasebut umume duwe insulasi XLPE lan bisa tahan sinar srengenge lan / utawa cocog kanggo dikubur langsung.

Nanging, kabel PV beda karo kabel USE-2 ing babagan ketebalan insulasi, rating voltase, lan suhu operasi. Kawat PV duwe lapisan insulasi sing luwih kandel kanggo nglindhungi lingkungan sing atos. Kabel USE-2 dirating nganti 600 V, dene kabel PV kasedhiya ing telung rating voltase: 600 V, 1 kV, lan 2 kV. Kabel USE-2 duwe suhu operasi maksimal 90ºC, dene kabel PV bisa dirating kanggo suhu sing luwih dhuwur.

Utamane, kabel PV kalebu jinis kawat konduktor tunggal sing winates sing bisa ngluwihi 600 V lan langsung dikubur miturut NEC, tanpa perlu shielding tambahan.

Packing:

--100m / Coil karo Shrinking Film Wrap, 6 Coils saben karton njaba.

--100m / Spool, spool bisa Kertas, Plastik, utawa ABS, banjur 3-4 spools saben karton,

--200m utawa 250m saben Drum, loro drum saben karton,

--305m / Drum Kayu, siji drum saben karton njaba utawa pallet loading,

--500m / Drum Kayu, siji drum saben karton njaba utawa pallet loading,

--1000m utawa 3000m drum kayu, banjur pallet loading.

* Kita uga bisa nawakake kemasan OEM sing disesuaikan miturut panyuwunan klien.

Pangiriman:

Port: Tianjin, utawa port liyane minangka saben syarat.

Angkutan laut: kutipan FOB / C & F / CIF kasedhiya.

* Kanggo sawetara negara kayata negara-negara Afrika, negara-negara timur tengah, kutipan kargo laut kita luwih murah tinimbang sing ditampa klien saka agensi pengiriman lokal.

Parameter Kabel DC Solar DAYA (Spesifikasi)

Layanan Kabel DC Solar DAYA

Pre-sales

Kita nyedhiyakake dhukungan teknis lan solusi distribusi daya lengkap sing cocog karo kabutuhan sampeyan. Yen gambar desain sing sampeyan nyedhiyakake dianggep ora bisa ditindakake, kita bakal ngoptimalake rencana kasebut lan nyetel karo dimensi kabinet, lokasi peralatan, lan liya-liyane. Kita uga bakal ngoptimalake konfigurasi produk supaya bisa nyukupi kabutuhan sampeyan.

Sawise-Dodolan

Yen ana masalah, kita bakal menehi dhukungan liwat telpon utawa email. Kita bakal nindakake debug remot yen perlu. Salajengipun, produk kita dilengkapi manual pemecahan masalah kanggo referensi nalika nyoba nemokake kesalahan lan ngrampungake masalah dhewe. Paling masalah bisa ditanggulangi kanthi cara sing kasebut ing ndhuwur. Kita bakal mriksa saben taun utawa luwih kanggo ndarbeni informasi rinci babagan peralatan sampeyan supaya bisa luwih ngerti babagan cara kerja internal.

Janji layanan pelanggan kita

1. Kita bakal cepet ngatasi masalah sawise nampa laporan masalah utawa panjalukan ndandani.

2. Kita banjur nerangake sabab saka Gagal ing rinci lan biaya bakal dikenani biaya miturut rega pasar.

3. Yen kita njupuk bagean maneh kanggo mriksa, kita bakal aplikasi stiker kabar pecah ing wong utawa nulis nomer serial mudhun kanggo njaga safety saka bagean.

4. Yen complaint dianggep bener, kita bakal mbalekaken biaya ndandani kanggo sampeyan ing situs.

DAYA Solar DC Kabel FAQ

1.Q: Apa sampeyan produsen utawa pedagang?

A: Kita kabeh, bisnis utama perusahaan switchgear voltase rendah, kabinet distribusi daya, desain kabinet bledosan, produksi lan pemrograman sistem.

2.Q: Apa ndhukung OEM / ODM? Apa sampeyan bisa ngrancang peralatan miturut ukuran kita?

A: Mesthi, kita bisa ngatur produk apa wae miturut syarat pelanggan, lan kita bisa menehi solusi lan solusi desain.

3.Q: Apa aku kudu tuku saka sampeyan tinimbang wong liya?

A: Kaping pisanan, kita bisa nyedhiyakake kabeh pelanggan kanthi dhukungan profesional banget sing kalebu konsultan IT lan tim layanan. Kapindho, insinyur utama kita duwe pengalaman luwih saka 20 taun ing pangembangan peralatan distribusi daya.

4.Q: Apa babagan wektu pangiriman?

A: Umumé, wektu pangiriman kita kira-kira 7-15 dina. Nalika, iku gumantung ing requirement saka pelanggan lan ing

jumlah produk.

5.Q: Apa babagan kiriman?

A: Kita bisa ngatur kiriman dening DHL, FedEx, UPS, etc.mesthi, pelanggan uga bisa nggunakake freight forwarder dhewe.

6.Q: Kepiye babagan syarat pembayaran?

A: Didhukung T / T, Paypal, Apple Pay, Google Pay, Western Union, lsp. Mesthi wae kita bisa ngrembug babagan iki.
