Transformer Tipe Kering: Apa Sampeyan Kudu Ngerti Sadurunge Milih?

● 2026-07-31 ● - ● Ninggalake kula pesen

1. Apa Transformer Tipe Kering?

A trafo tipe garing yaiku piranti listrik statis sing mindhah energi kanthi induksi elektromagnetik tanpa nggunakake cairan (lenga) kanggo insulasi utawa pendinginan. Nanging, inti lan belitan kasebut dibungkus ing bahan insulasi padhet kayata resin epoksi utawa poliester, lan panas dibubarake kanthi sirkulasi udara alami utawa dipeksa.

Desain iki ngilangi risiko bocor lan kobongan lenga, nggawe trafo jinis garing dadi pilihan sing paling disenengi kanggo instalasi njero ruangan, bangunan sing akeh dikuwasani, lan wilayah sing sensitif lingkungan.

2. Kaluwihan Key & Aplikasi Khas

Kaluwihan	Panjelasan
safety geni	Ora ana cairan sing gampang kobong - resiko geni suda drastis. Malah ing kondisi fault, bahan bisa dipateni dhewe.
Ramah lingkungan	Ora ana tumpahan minyak, ora ana kontaminasi lemah utawa banyu lemah. Ora perlu bolongan ngemot lenga.
pangopènan kurang	Ora ana tes lenga, nyaring, utawa ngganti. Karya rutin utamane reresik lan inspeksi visual. Ngirit biaya pangopènan nganti 40% wis dilaporake.
Instalasi fleksibel	Jejak kompak ngidini instalasi cedhak pusat beban (contone, ruang paling ngisor, lantai) - nyuda biaya kabel lan kerugian garis.

Aplikasi umum:

Rumah sakit, pusat data, bangunan dhuwur
Pabrik industri (kimia, tekstil, pertambangan)
Sistem energi terbarukan (angin darat, surya)
Platform laut lan lepas pantai (kanthi kurungan sing cocog)
Watesan sing kudu digatekake:
Biaya wiwitan luwih dhuwur tinimbang trafo sing diisi minyak
Efisiensi boros panas sing luwih murah - umume diwatesi ing rating ngisor ~ 2,000 kVA ing desain standar
Swara swara sing rada dhuwur ing sawetara kasus

3. Rong Jinis Utama: VPI vs Cast Coil

Jinis	Proses	Karakteristik	Paling Cocok Kanggo
VPI (Vacuum Pressure Impregnation)	Windings diresapi karo varnish utawa resin ing vakum lan tekanan, banjur diobati.	Biaya-efektif, kekuatan dielektrik apik, desain serbaguna.	bangunan industri lan komersial standar; panggunaan njero ruangan umum.

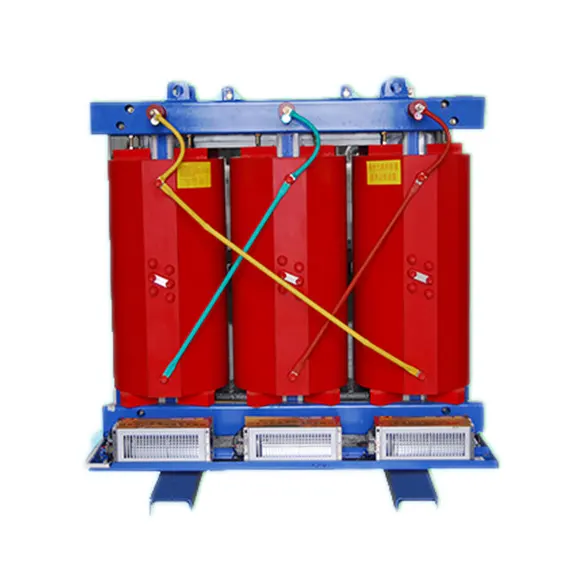

Koil Cast	Windings wis rampung encapsulated ing resin epoxy ing cetakan, mbentuk blok ngalangi.	Perlindhungan paling dhuwur marang kelembapan, bledug, semprotan uyah, lan bahan kimia. Kekuwatan mekanik sing apik banget lan kemampuan tahan sirkuit cendhak.	Lingkungan kasar: lepas pantai, terowongan, kapal laut, pabrik kimia, pabrik baja.

Tip pilihan: Yen situs sampeyan nduweni asor dhuwur, gas korosif, utawa kerep dikumbah, pilih koil cor. Kanggo lingkungan njero ruangan sing resik lan garing, VPI nyedhiyakake nilai sing paling apik.

4. Parameter Pamilihan Tombol

Entuk iki sadurunge nemtokake trafo.

Paramèter	Apa Tegese	Saran Praktis
Kapasitas Rated (kVA)	Daya nyoto maksimum trafo bisa ngirim.	Tambahake margin 20-25% kanggo nambah beban ing mangsa ngarep. Ukuran umum: 100, 250, 500, 1000, 2000 kVA.
Rating voltase	Tegangan primer (HV) lan sekunder (LV).	Cocog karo syarat utilitas lan beban (umpamane 10 kV / 0,4 kV). Priksa kisaran tap-changer kanggo fluktuasi voltase.
Kelas insulasi	Nemtokake munggah suhu maksimum allowable.	Kelas F (155°C) lan Kelas H (180°C) paling umum. Gunakake Kelas H kanggo suhu lingkungan sing dhuwur utawa kakehan sing kerep.
Ingress Protection (IP)	Tahan bledug lan banyu.	IP20 - standar njero ruangan. IP23 utawa sing luwih dhuwur – njaba ruangan, semi-jaba ruangan, utawa area sing ana banyu netes/semprotan cahya.
Metode pendinginan	AN = kadhemen dhewe (hawa alami); AF = udara paksa (kipas).	AF mundhak kapasitas output Ngartekno. Priksa manawa intake udara / knalpot ora diblokir.
Tegangan impedansi (Z%)	Ngaruhi pangaturan arus lan voltase sirkuit cendhak.	Nilai standar koordinasi karo piranti proteksi. Hubungi desainer sistem kanggo cocog.

5. Instalasi & Commissioning Essentials

Trafo sing apik bisa gagal prematur yen instalasi ora apik. Tindakake titik kritis iki.

Lokasi & Clearance

Pasang ing area sing garing lan duwe ventilasi apik - bebas saka gas korosif, banyu sing netes, lan risiko banjir.
Jaga jarak paling sethithik 12–18 inci (30–45 cm) ing saubengé kandhang kanggo sirkulasi udara.

Pondasi & Pemasangan

Selehake ing tingkat, basis tahan geter sing bisa ndhukung bobot lengkap.
Gunakake bantalan anti-geter yen resonansi lantai bisa.

Sambungan Listrik - Do's

Gunakake tautan tembaga/alu fleksibel menyang terminal - iki nyegah stres mekanik saka narik bushing.
Kenceng kabeh sambungan baut menyang nilai torsi sing ditemtokake ing manual. Over-tightening bisa ngrusak benang; under-tightening nyebabake hot spot.
Pembumian: Sambungake kurungan lan titik netral menyang kothak bumi stasiun.

Pemeriksaa Pra-Komisi

Tes ketahanan isolasi: Gunakake megohmmeter (skala 500 V utawa 1000 V). Nilai minimal sing bisa ditampa: 2 MΩ saben kV voltase dirating. Yen luwih murah, garingake gulungan sadurunge ngisi daya.
Verifikasi kabeh terminasi internal cocog karo diagram nameplate.
Tes operasi penggemar lan weker termostat/thermistor sadurunge urip.

6. Operasi saben dina & Maintenance - Karya Nyata

Elinga: Pangopènan sing sithik ora ateges ora ana pangopènan. A care sethitik dadi adoh menyang umur layanan 20-30 taun.

Reresik - Prioritas #1

Akumulasi bledug minangka mungsuh paling gedhe saka transformator jinis garing. Iku traps panas, dipun promosiaken discharge parsial, lan nyuda kekuatan dielektrik.

Resik paling sethithik setaun sepisan - luwih asring ing wilayah bledug utawa industri.
Gunakake panyedot vakum kanthi nosel non-logam, utawa hawa kompres garing ing <25 psi (170 kPa) - aja nganggo tekanan dhuwur, sing bisa ngrusak insulasi utawa bledug luwih jero.

Inspeksi Visual & Mekanik (saben 6-12 sasi)

Apa Priksa	Apa goleki
Sambungan	Perubahan warna, ireng, utawa leleh - tandha overheating.
Windings & inti	Retak, tandha nelusuri, utawa jembatan bledug ing permukaan insulasi.
Tingkat swara	Sembarang humming utawa crackling mboten umum ("sizzling") bisa nunjukaké laminations ngeculke utawa discharge parsial.
Penggemar & kontrol	Blades kipas resik lan ngowahi kanthi bebas; tampilan suhu konsisten karo mbukak.

Pemantauan Isolasi

Rekam nilai tahan insulasi saben taun (utawa sawise karya utama).
Bandhingake karo wacan sadurunge - tren mudhun sing konsisten minangka sinyal peringatan sanajan nilai absolut isih ngluwihi minimal.

7. Kesalahan Umum & Pangobatan Praktis

Gejala	Paling Kemungkinan Penyebab	Tindakan Langsung
Weker over-suhu	Pemblokiran bledug, gagal kipas, utawa kakehan	resik windings; mriksa motor penggemar; nyuda beban utawa nambah ventilasi.
Swara discharge parsial	Kelembapan ingress utawa kontaminasi permukaan	Dry-out (sirkulasi hawa anget) lan resiki sak tenane.
Tripping ing overcurrent	Fault njaba utawa internal nduwurke tumpukan cendhak	Isolasi; nindakake tes resistance nduwurke tumpukan lan rasio giliran. Konsultasi produsen.
Tegangan sing ora seimbang	Sambungan sing kenthel utawa masalah ganti tutul	Priksa kabeh terminal; olahraga lan verifikasi posisi tap‑changer.

8. Referensi Cepet - Dhaptar Priksa Pilihan

☐ Ngitung beban + margin 20‑25%.
☐ Sistem rating voltase cocog
☐ Kelas insulasi - F utawa H, adhedhasar lingkungan
☐ Jinis - VPI (ing njero ruangan resik) vs Cast Coil (kasar)
☐ Peringkat IP – IP20 (ing njero ruangan) / IP23+ (ing njaba ruangan/basah)
☐ Pendinginan – alami utawa dibantu kipas
☐ Reresik, ventilasi, lan beban lantai diverifikasi
☐ Nilai earthing lan torsi didokumentasikan

A trafo tipe garingminangka investasi kanggo safety, linuwih, lan kepatuhan lingkungan. Sukses ing lapangan gumantung kurang saka papan jeneng lan luwih akeh ing telung pilihan praktis:

Pilih kanthi margin realistis lan perlindungan lingkungan.
Pasang kanthi ati-ati - sambungan sing apik lan hawa sing apik.
Njaga kanthi reresik reguler lan pemantauan adhedhasar tren.

Tindakake telung prakara iki kanthi becik, lan trafo jinis garing sampeyan bakal menehi layanan tanpa masalah sajrone pirang-pirang dekade.
