Kepiye cara sirkuit sirkuit vakum?

Thesirkuit sirkuit sirkuitminangka switchgear sing penting banget ing sistem listrik. Iki dumadi saka telung bagean: pigura, ruangan pemadam busur (i.e. gelembung vakum) lan mekanisme operasi. Antarane, sirkuit konduktivitas minangka bagean inti saka sirkuit breaker, sing kalebu rod konduktif lan outlet kanthi ati-ati, dhukungan, sambungan alus lan lambung busana.

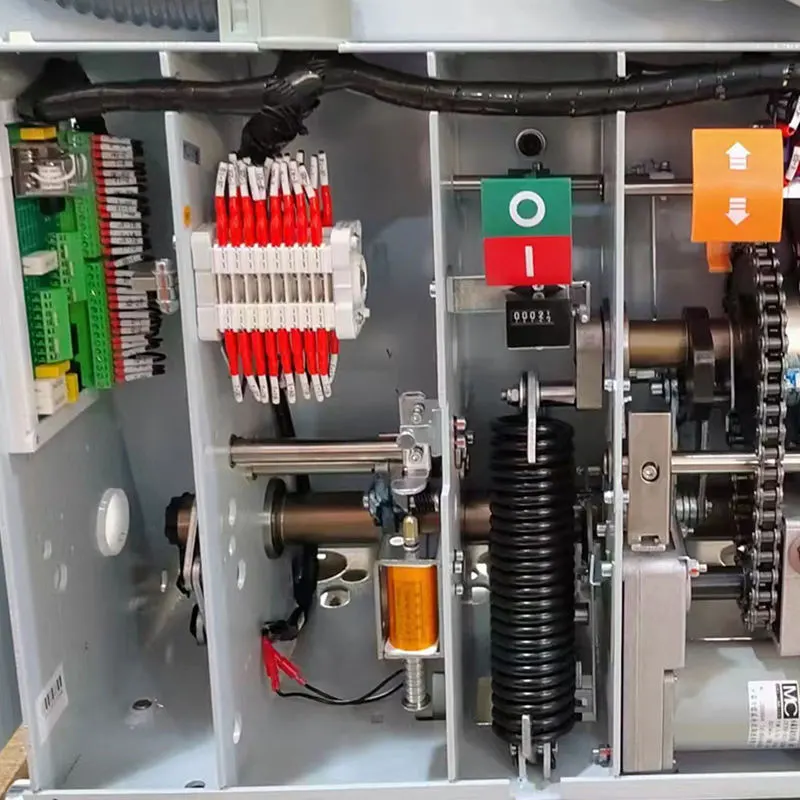

Mekanisme operasi tanggung jawab kanggo nglakokake operasi nutup sirkuit sirkuit, kalebu sumber banyu, sistem panyimpenan energi, kumparan overcurrent, kumparan sing dibukak lan komponen liyane. Yen wis makarya, mekanisme nggayuh presarisasi sing tepat liwat panyimpenan energi listrik, listrik dibukak lan nutup, lan fungsi manual.

Nalika saiki tekan regane sing wis ditemtokake, ingsirkuit sirkuit sirkuitBakal nggunakake ciri khas nol-nyebrang saiki ing lingkungan vakum sing dhuwur kanggo mateni busur liwat panyebaran plasma kanthi cepet, kanthi efektif ngethok saiki. Ing tengah, kalebu pirang-pirang langkah kayata panyimpenan energi lan nutup. Liwat seri tumindak mekanik sing tepat, stabilitas lan keandalan sirkuit pamutus dijamin.

Operasi pambuka yaiku nalika sirkuit breaker ana ing negara sing ditutup, sinyal pambuka ditampa, lan elektromagnet pambuka bakal wiwit bisa digunakake, nyebabake inti wesi sing kepincut. Tumindak iki bakal nyebabake rod paling ndhuwur ing rilis pambuka kanggo maju, sing bakal nyebabake batang trip kanggo muter. Siri reaksi rantai bakal nyetir rod ndhuwur munggah lan push piring mbengkongake, nyebabake nyetir batang setengah kanggo miwiti muter muter. Minangka setengah batang lan lengen rocker ora dikunci, musim semi mbukak bakal ditrapake, nyurungsirkuit becerkanggo ngrampungake tumindak pambuka.
